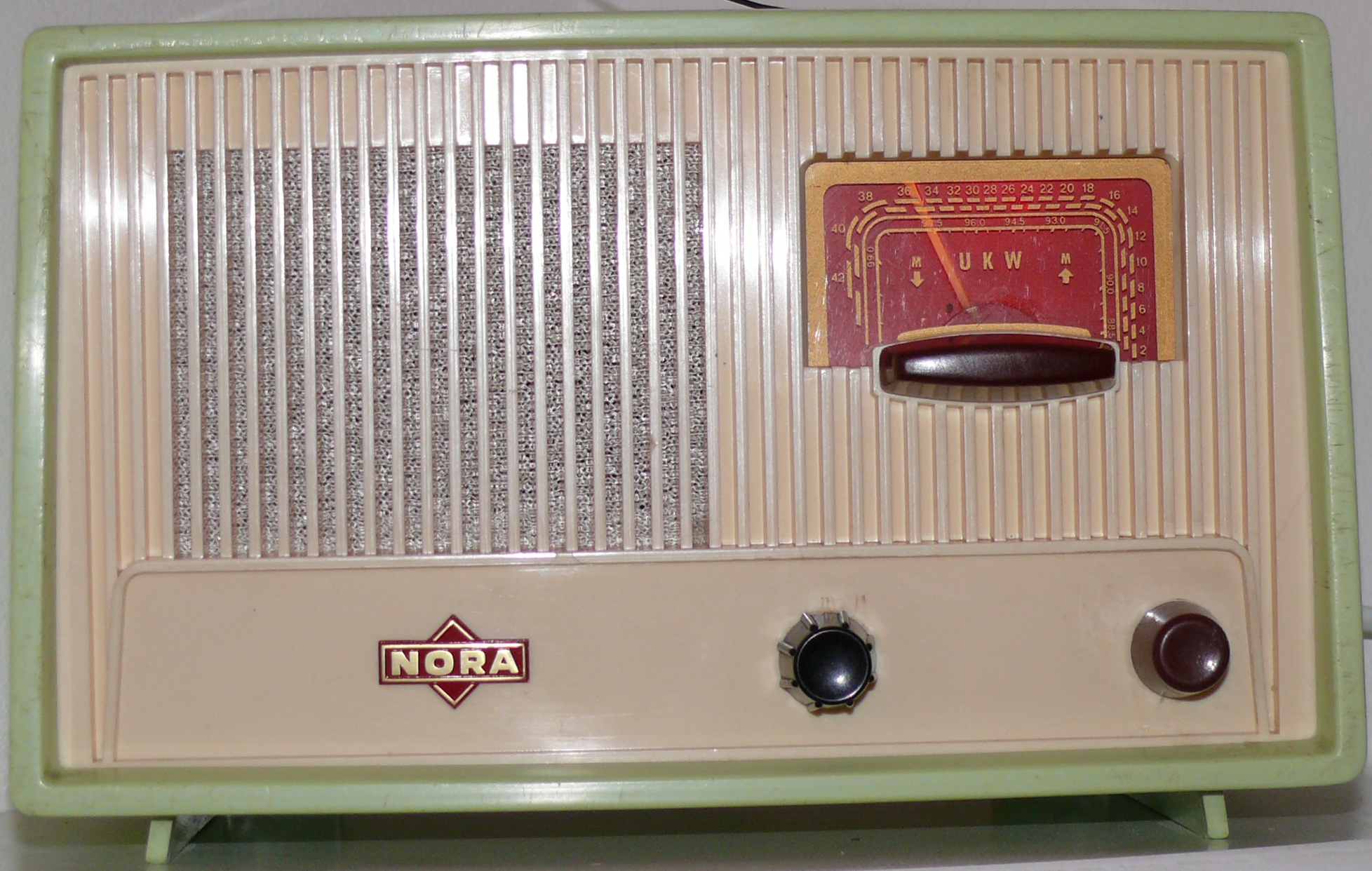

Das Nora "Menuett" ist ein kleines niedliches "Küchenradio" (BxHxT= 240x155x140 mm³). Es war eine Weile in meinem Besitz und hatte einige Alters- und Gebrauchsspuren. Der UKW-Bereich brachte keinen Empfang. Bei Reparaturen ist zu beachten, daß die Anodenspannung direkt aus dem Stromnetz gewonnen wird. Die Phase kann somit direkt am Chassis anliegen!

Das Gerät ist äußerlich mit einem Empfänger von Siemens vergleichbar. Die Vorderansicht weist Detailunterschiede auf. Der UKW-Tuner des Menuett gleicht der Schaltung nach einem "Grundig 810". Insgesamt ist die Schaltung des "Menuett" identisch mit dem Siemens "A60".

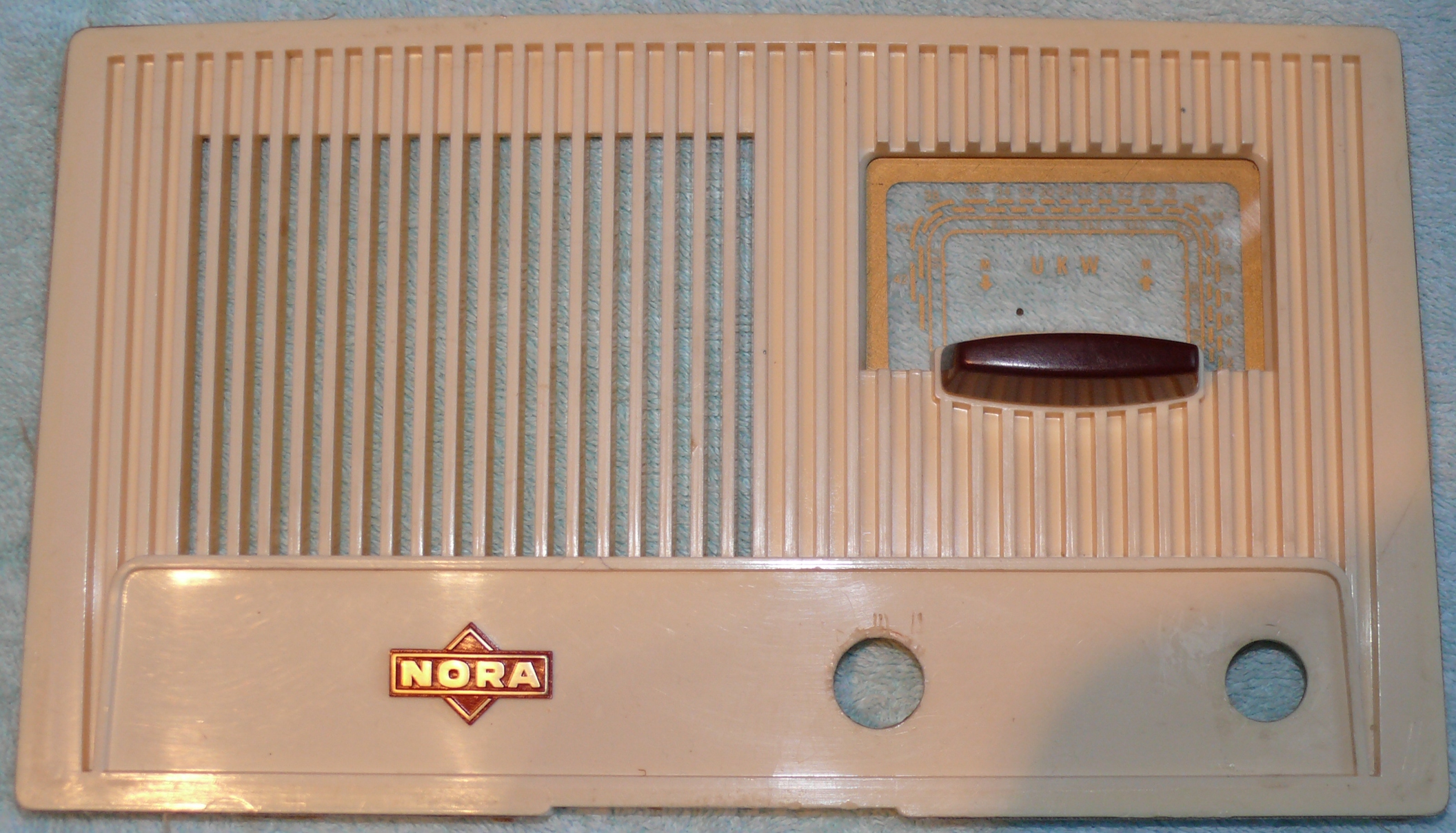

Leider ist der linke Bedienknopf nicht original.

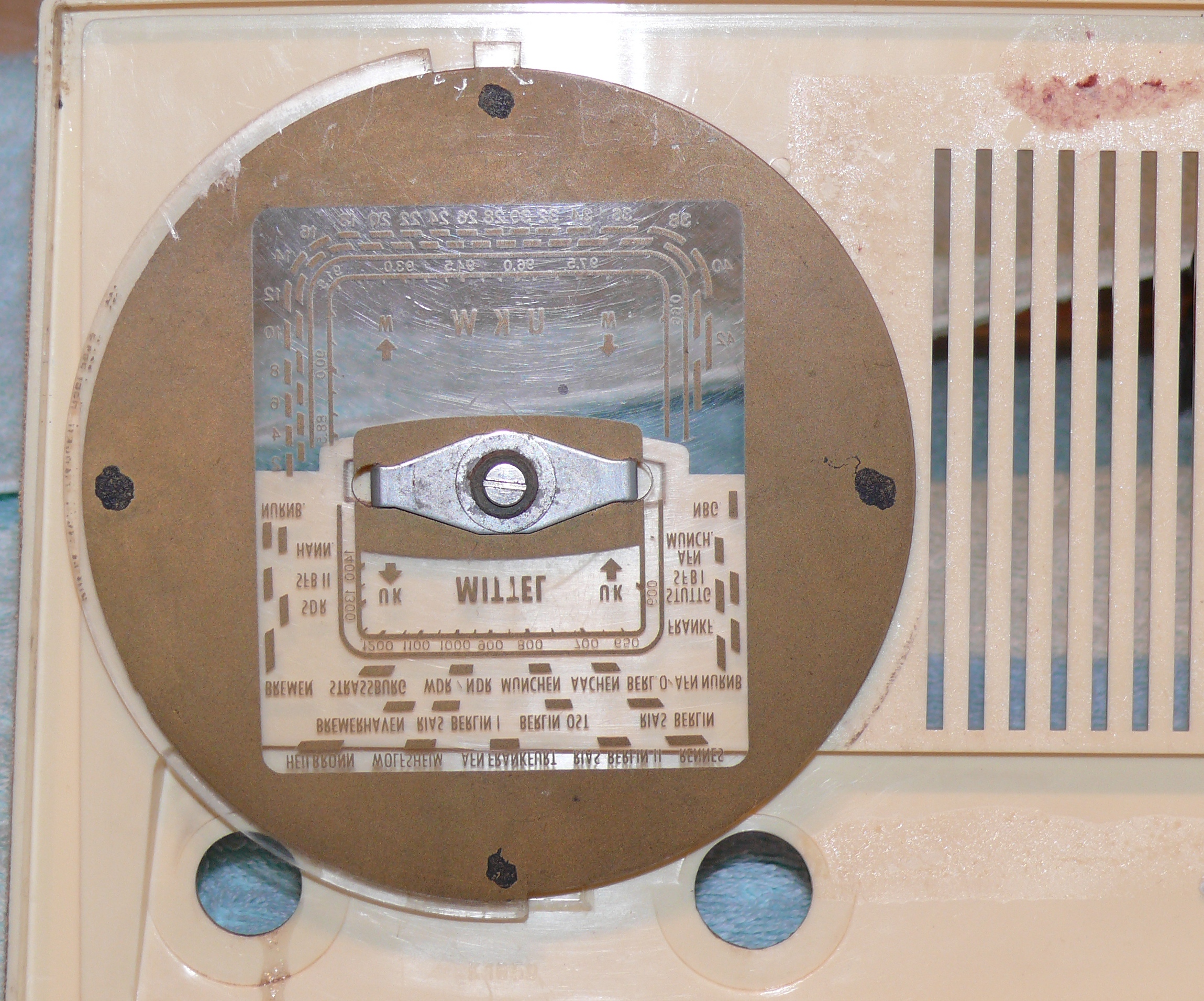

Interessant ist die Bereichsumschaltung von MW auf UKW. Mit dem Wellenschalter wird gleichzeitig die Skala um 180° gedreht. Einfach am Knebelgriff drehen und fertig. Diese Art wird auch als Klapp- oder Schaltskala bezeichnet.

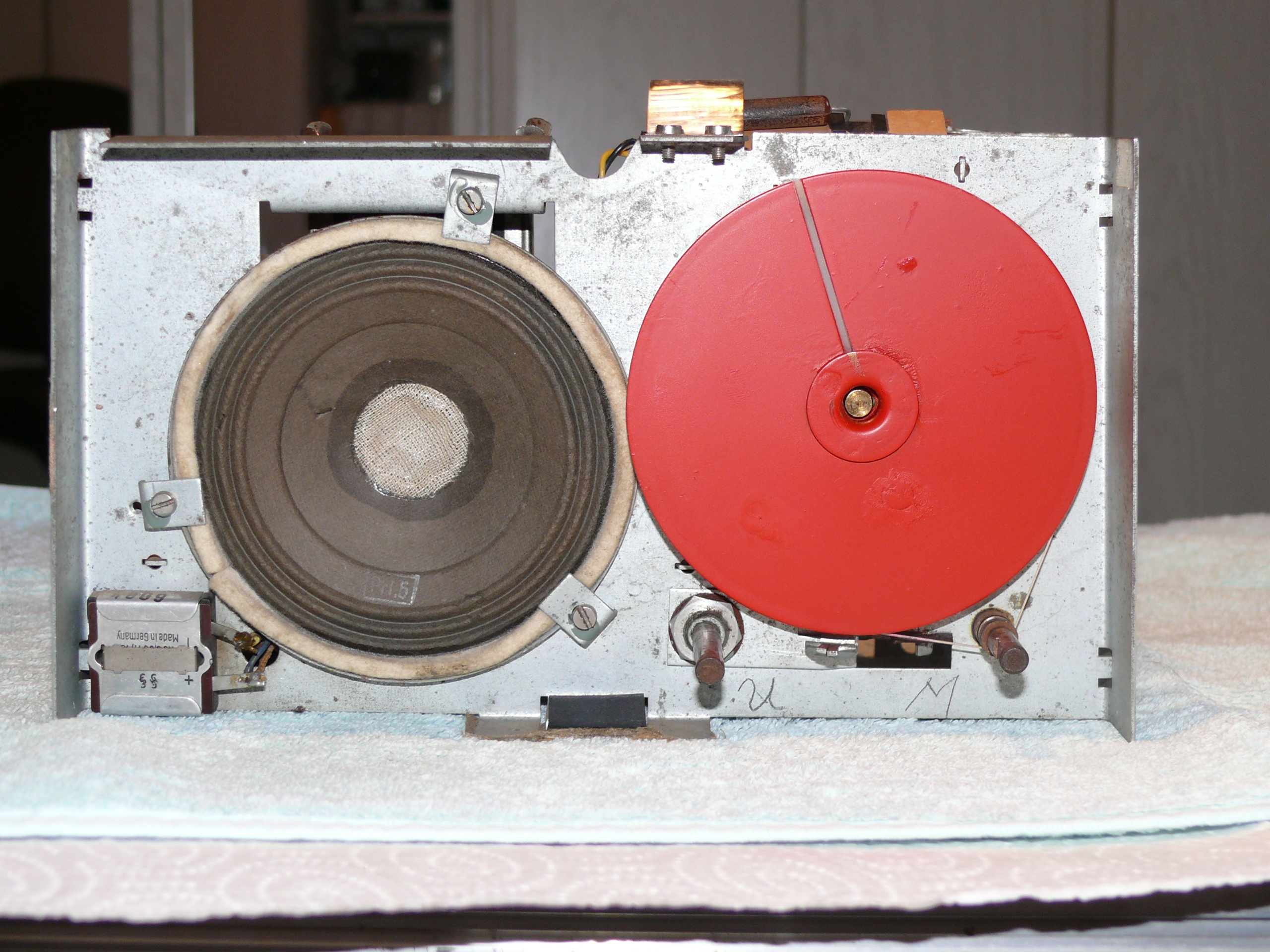

Das Seilrad für den Abstimmdrehko wurde farblich neu behandelt. Auch hier haben wir es mit einer Mehrfachfunktion zu tun
  1. Abstimmungsuntersetzung
  2. Skalenzeiger
  3. Homogener roter Hintergrund für umschaltbare Skala (Durchleuchtung vom Skalenbirnchen 7V/0,3A)

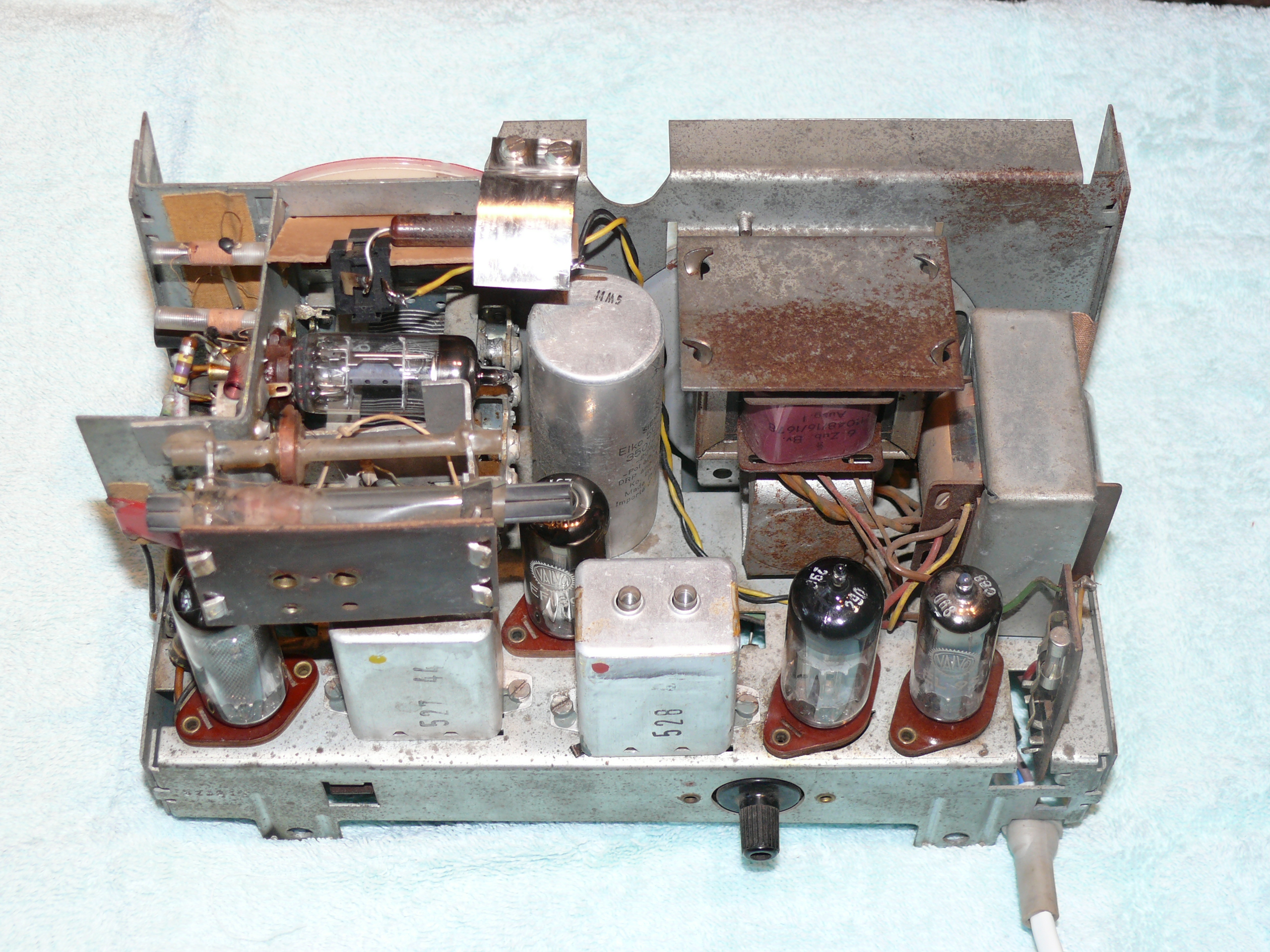

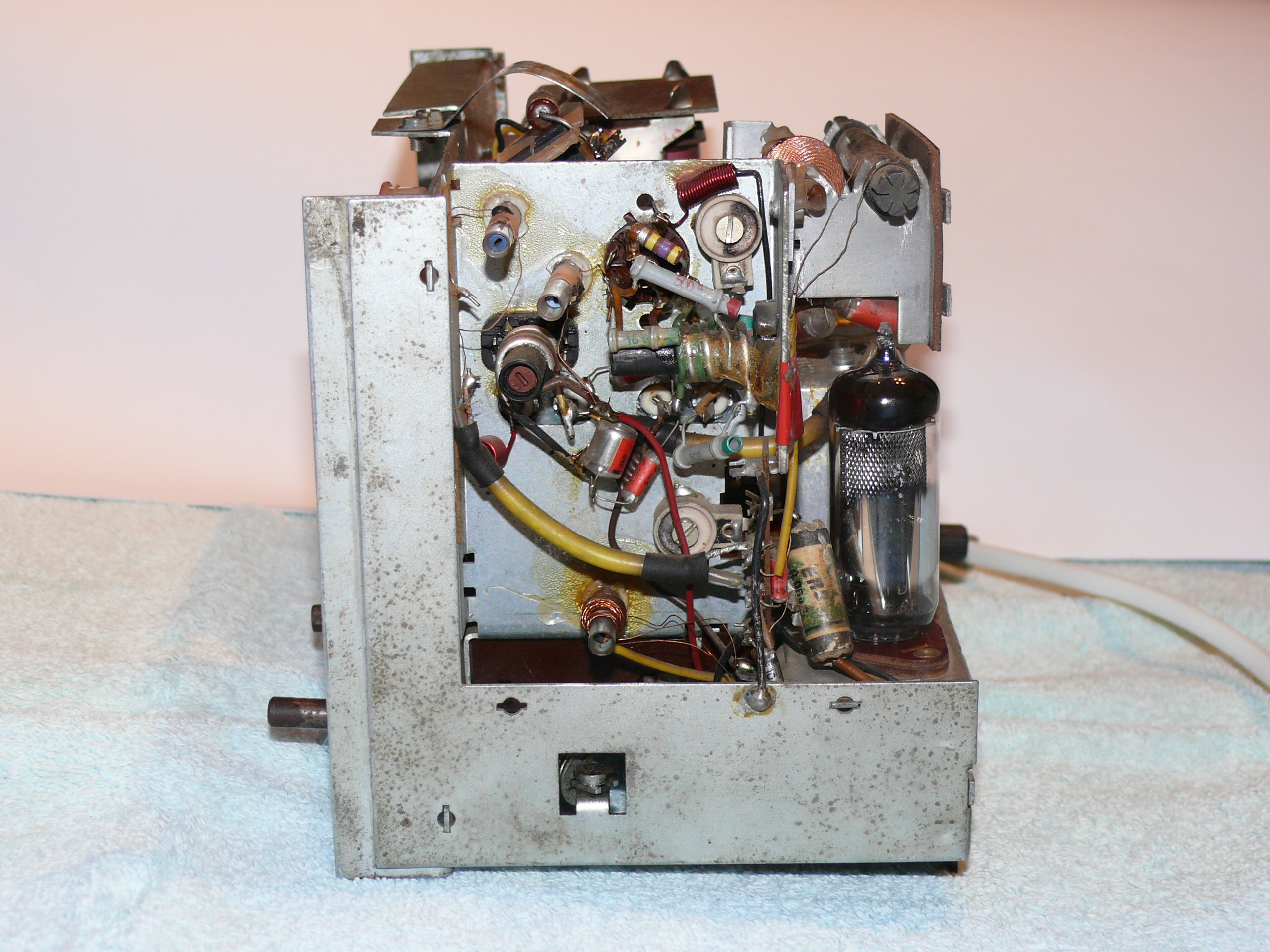

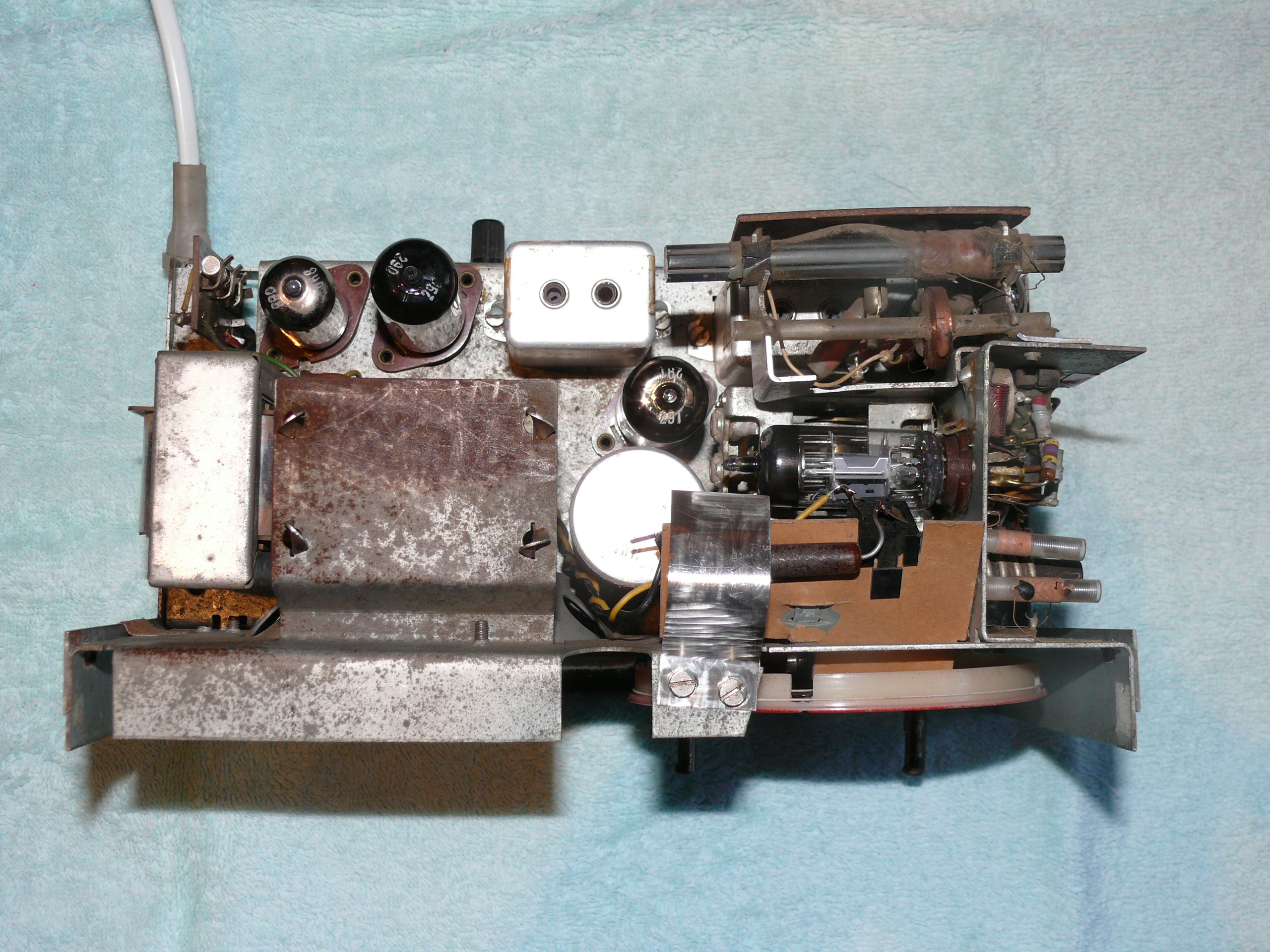

Hier im Bild der UKW-Tuner mit einer EC92! Zur Vorselektion dient ein abgestimmter Einzelkreis an den die Antenne induktiv angekoppelt ist. Bei unterschiedlichen Antennenanordnungen (30-100cm Draht) war ein Einfluß auf den Oszillator festzustellen.

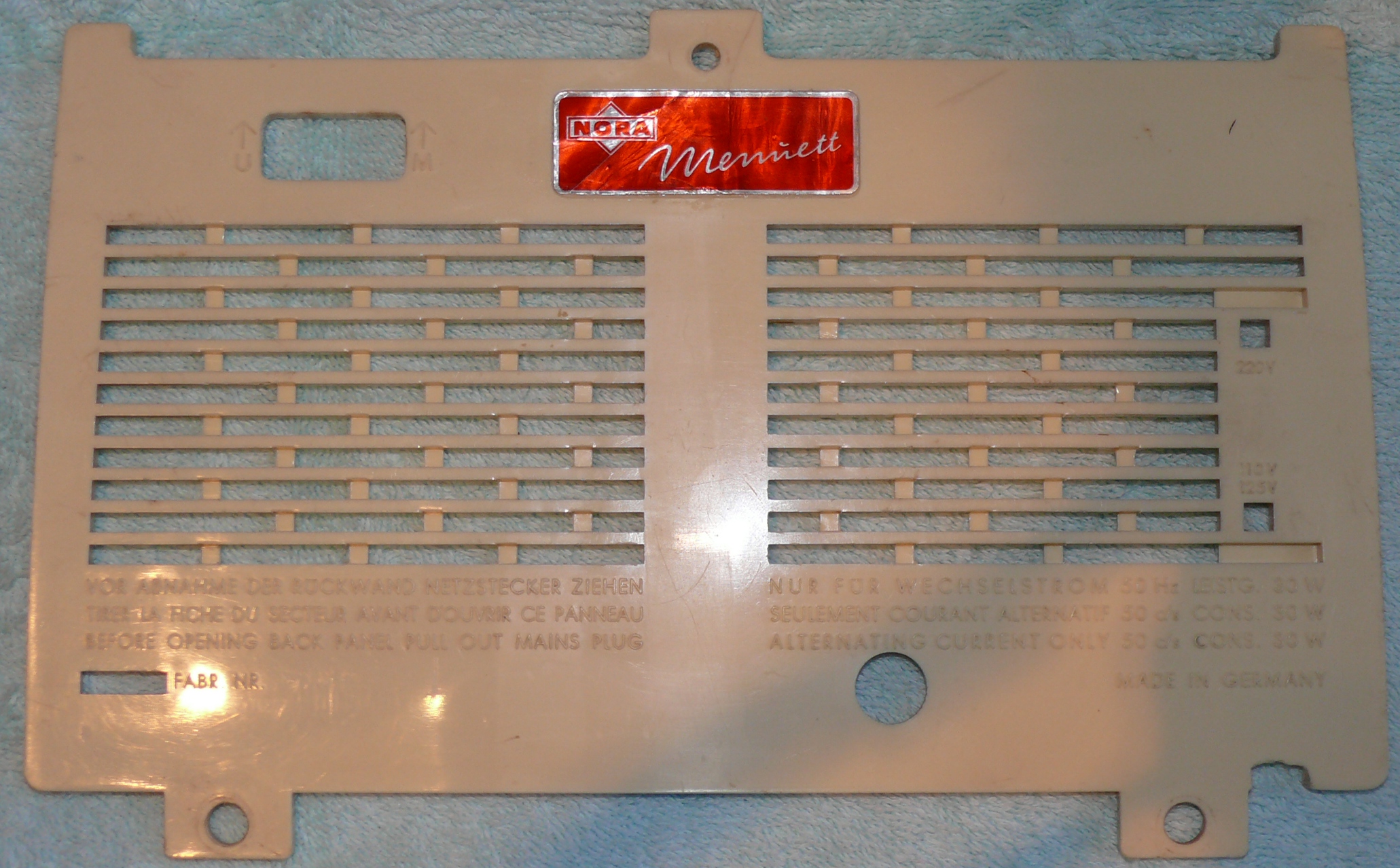

Auf der Innenseite der Rückwand ist dieses Schild angebracht.

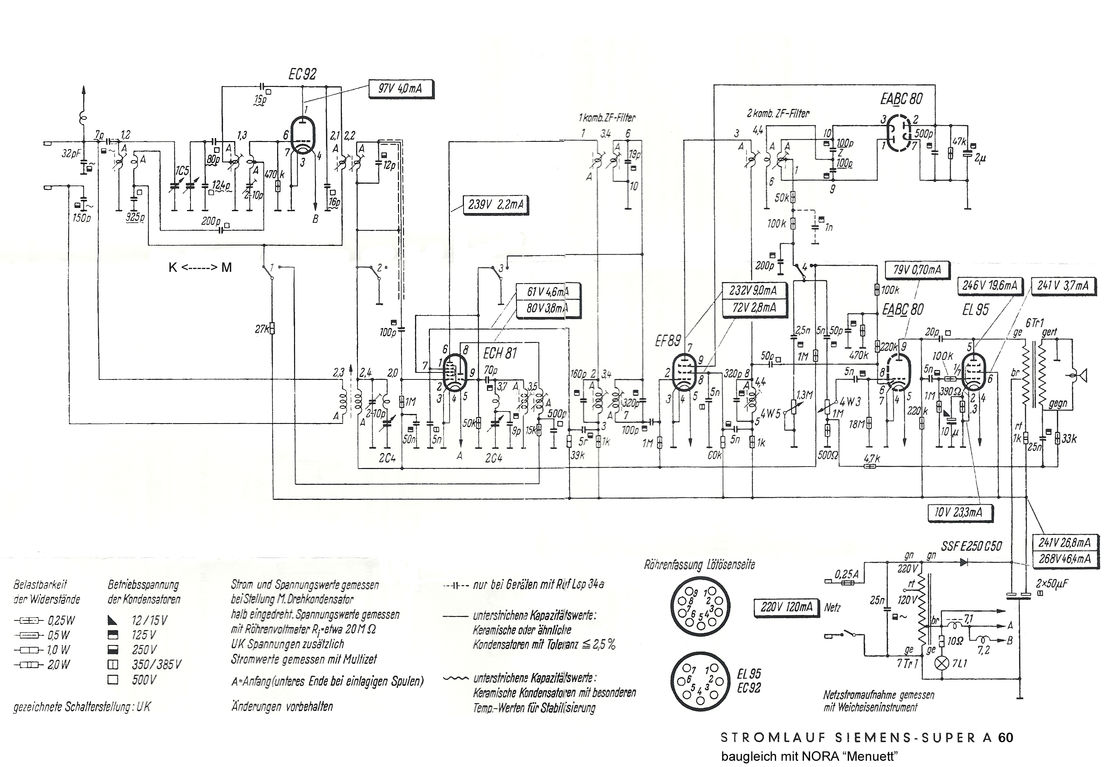

Beim Schaltbild ist zu beachten, daß es sich um den Kleinsuper A60 von Siemens handelt. Mehreren Quellen zufolge ist dieser identisch mit dem NORA "Menuett".
